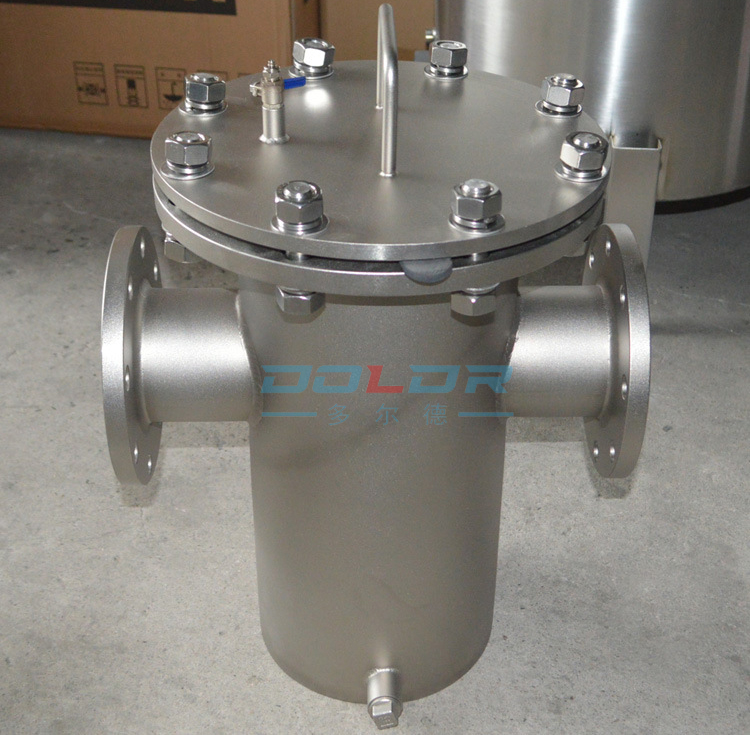

直通篮式管道过滤器概述
DOLDR不锈钢篮式过滤器在流经管道的水、油、气体、蒸汽等各种流体中，混入流体中的杂物及垃圾等，放置不做处理的话，会损伤在管道上的各种阀门的阀座，同时，可能会导致各种机器不能正常运转，损坏机器。为了防患于未然，对流体中的杂物、垃圾进行分离、清除的过滤器在管道中发挥着重要的功能。过滤器的构造是，内置过滤流体中杂物及垃圾的过滤网，在过滤器本体连接到配管的状态下，就能够对积存在过滤网中的杂物及垃圾进行清理、清扫。

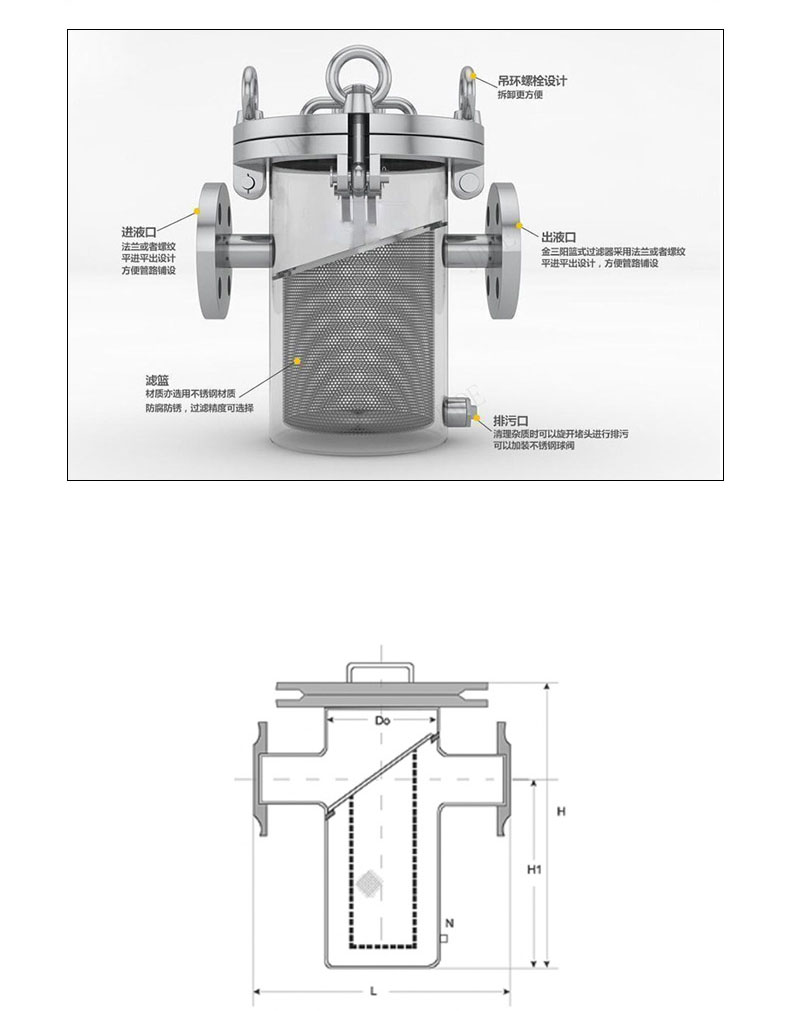

篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍，远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度较佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名篮式过滤器。篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可，因此，使用维护极为方便。SBR；SB14直通篮式过滤器，进口出口在一个水平位置上的篮式过滤器叫篮式直通过滤器。

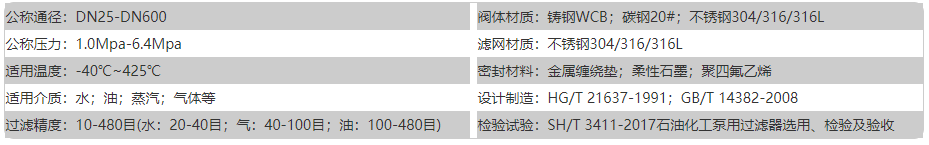

DOLDR直通篮式管道过滤器参数
不锈钢筛网目数与粒径(μm)对照表
孔目数目(英寸) | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
丝径(mm) | 0.508 | 0.457 | 0.376 | 0.315 | 0.315 | 0.315 | 0.273 |
可拦截粒径(μm) | 2032 | 1660 | 1438 | 1279 | 1096 | 955 | 882 |
有效面积(%) | 64 | 61 | 63 | 65 | 61 | 57 | 59 |
孔目数目(英寸) | 24 | 26 | 28 | 30 | 32 | 36 | 38 |
丝径(mm) | 0.273 | 0.234 | 0.234 | 0.234 | 0.234 | 0.234 | 0.213 |
可拦截粒径(μm) | 785 | 743 | 673 | 614 | 560 | 472 | 455 |
有效面积(%) | 59 | 59 | 56 | 53 | 50 | 46 | 46 |
孔目数目(英寸) | 40 | 50 | 60 | 80 | 100 | 120 | |
丝径(mm) | 0.193 | 0.152 | 0.122 | 0.102 | 0.081 | 0.081 | |
可拦截粒径(μm) | 442 | 356 | 301 | 216 | 173 | 131 | |
有效面积(%) | 59 | 50 | 51 | 47 | 46 | 38 |
不锈钢钢丝网型表述为目数(Mesh)。目数是表示铁丝网孔数的单位，平纹时，指1英寸间1列的网眼数。目数越大，网眼越密。但是，即使是相同目数，由于线直径不同，孔径面积也不同。右图中1英寸间1列有5个网眼，是5目的过滤网。过滤器中内置了用于清除流体中杂物的过滤网。但需要考虑流体的种类、规定的压力、流速等，来选择过滤网的目数。过滤网中分为在不锈钢板上按规定间距开孔的多孔板过滤网和使用不锈钢线编成的平纹或叠纹的铁丝网以及在该铁丝网上安装加固用多孔板的双重结构网筛。多孔型在表示网眼密度时，不使用目数。多孔板表述为孔径×间距。
