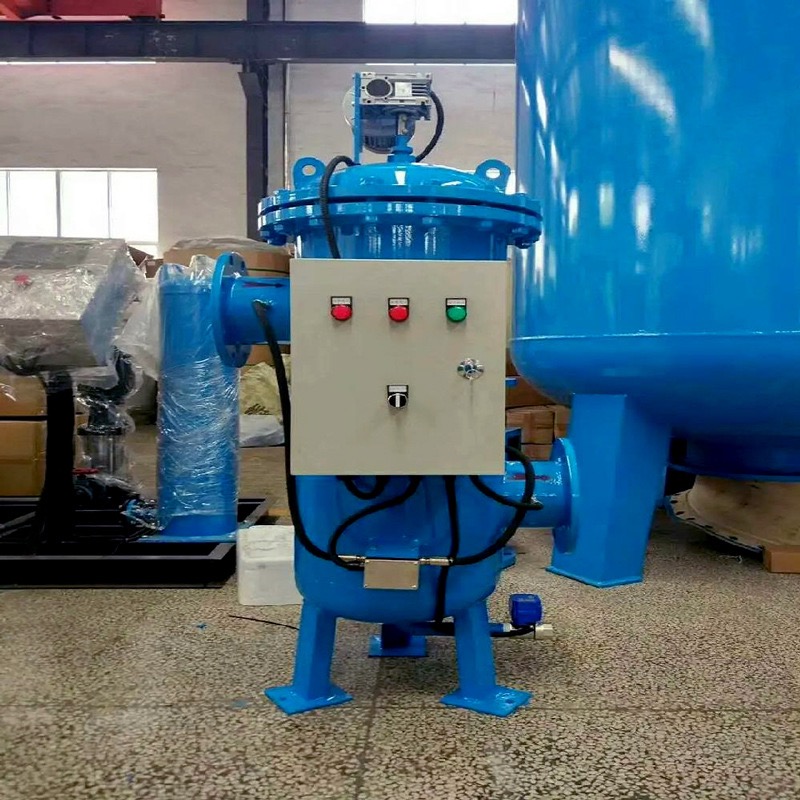

进口全自动反冲洗过滤器概述
DOLDR进口全自动反冲洗过滤器，是一种压力式自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统(空调系统、工业冷却系统、取暖系统等)的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。自动反冲洗过滤器适用于各种供水系统、工艺水系统和工业冷却水，特别适用于24小时运行的系统。能过滤水中的机械杂质，保证系统和下游阀门设备的安全可靠运行。
DOLDR系列全自动反冲洗过滤器工作原理
被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤筒出口流出过滤器;反冲洗排出的杂质从排污口排出。
▲过程描述
液体从滤网内侧流向外侧过程中，固体颗粒被截留在滤网内侧。随着污染物的增多，过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时，压差表发讯，过滤器开始自动反冲洗工作过程。
▲反冲洗过程
1.减速电机通过中间轴驱动冲洗臂转动，由光电定位开关控制冲洗臂的转动角度，使之与被清洗滤网对正。
2.排污阀开启，使被清洗滤网外侧(清洁侧)与排污之间形成压力差。
3.在压力差的作用下，清洁侧液流从被清洗滤网的外侧流向内侧，进行反冲洗，聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器。
4.每个滤网的反冲洗时间己设定，当达到反冲洗设定时问后，排污阀关闭，该滤网的反冲洗过程结束，减速电机再次驱动冲洗臂转动，对下一组滤网进行反冲洗，排污阀再次开启，以此类推对每个滤网进行反冲洗。
5.全部滤网清洗完成后，冲洗臂在光电开关的控制下回到原始位置，一个反冲洗周期结束。
6.由于反冲洗是一组滤网一组滤网的冲洗过程，因此在反冲洗过程中，过滤器仍能保持液流连续的过滤状态。
▲反冲洗过程设定
1.压差设定:过滤器设有压差调节表，用于过滤器压差设定。
2.时间设定:控制箱设有时间设定装置，可根据用户要求设定过滤器反冲洗过程的时间周期。压差设定和时间设定为自动反冲洗设定过程，两种设定同时存在，且压差设定优先。
3.手动启动:除压差设定和时间设定自动反冲洗过程外，还有按TEST键手动启动反冲洗过程，调试检修时使用。

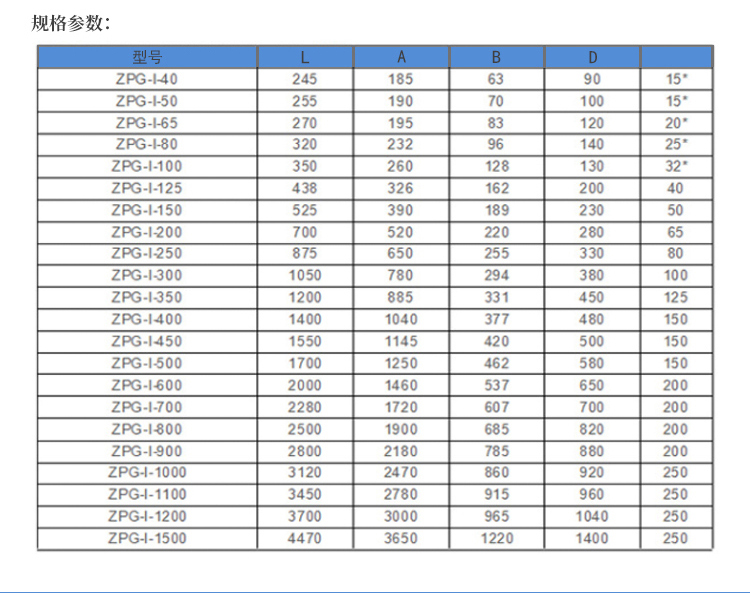

全自动反冲洗过滤器参数
公称通径：DN40-DN1200 | 阀体材质：碳钢WCB；不锈钢304/316/316L | |
公称压力：1.0Mpa-2.5Mpa | 清洗方式：电动刷式 | |
适用温度：-10℃≤T≤150℃ | 过滤精度：0.8mm-6mm(特殊要求需另行设计) | |
适用介质：水；液体等 | 控制电源：380V/50Hz | |
压力损失：≤0.015MPa | 控制电压：AC24V | |
安装方式：水平或垂直向下安装 | 清洗时间：30s-60秒 | |
控制方式：压差(进出水压差达到0.06-0.08MPa之间);定时;手动及PLC | 滤网形式：钻孔(4000-800μm);楔形(1000-50μm);编织复合(800-20μm) |
DOLDR全目动反冲洗过滤器设计特点
1.过滤设备采用专利技术的内部机械结构，实现了真正意义上的反冲洗功能，可彻底地清除滤网截留的杂质，清洗无死角，通置无衰减，保障了过滤效率和长久的使用寿命；
2.过滤设备选用304、316L、2205、MONEL等材;料楔形滤网，强度大、精度高、耐腐蚀，高过滤情度可达25微米;
3.过滤设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预；
4.过滤设备控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差和时间设定值；
5.过滤设备在反冲洗过程中，各组滤网依次进行反冲洗操作；确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤;
6.过滤设备采用气动排污阀，反冲洗历时短，反洗水耗水里少，环保经济;
7.过滤设备结构设计紧凑合理，占地面积小，安装移动灵活方便;
8.过滤设备设备易损件少，无耗材，运行维护费用低，操作管理简单;
9.过滤设备工作状态由触摸屏显示、压差及时间设置方便直观。
全自动反冲洗过滤器应用领域
1.海水淡化
2.油田回注水
3.锅炉回用
4.离子交换预处理
5.循环冷却水
6.船用压载水
7.超滤反渗透预过滤
8.造纸喷咀过滤
