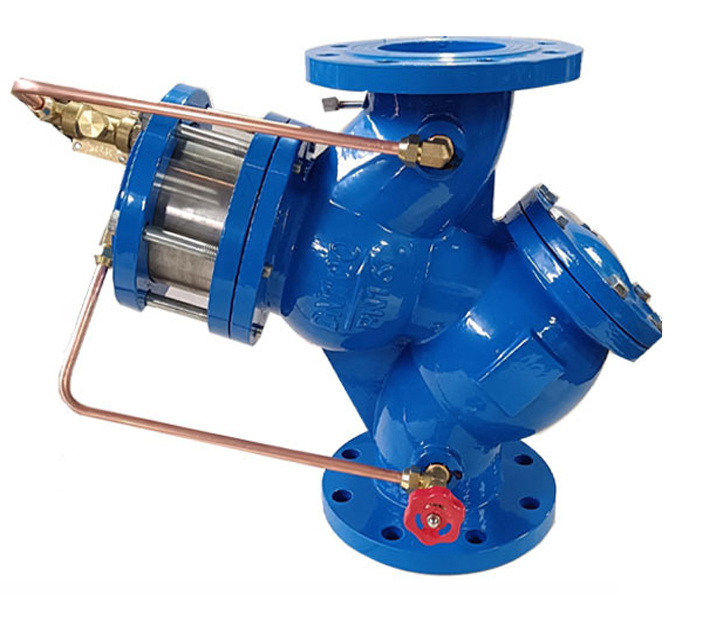

德国多尔德DOLDR进口过滤活塞式可调减压阀由主阀(包括活塞缸)、导阀、控制管路或电器原件等组成。是利用管路中的水压自动操作主阀瓣的上下移动,控制阀门的开度,调节下游压力,使下游压力维持在导阀弹簧设定值上,当下游压力超过设定值时,减压阀将自动关闭。不管进口压力怎样波动,都可输出稳定出口压力,不管下游流量怎样变换,都能维持出口稳定在导阀设定值之上,同时通过导阀调节的出口压力调节范围大,可达到阀前压力10-80％。一般用于生活给水、消防及工业给水系统、一般用于生活给水、消防及工业给水系统。
过滤活塞式可调减压阀的主阀结构特点
多功能过滤活塞式控制阀系列在主阀内部装有过滤网结构，与多功能水力控制阀+Y型过滤器的配套装置相比，大大节省阀门的成本和安装空间。阀门的驱动装置采用双腔控制结构，即活塞下腔与下游出单独隔出一个控制室。本系列阀门是通过主阀内双腔与外装的导阀、导管、调节阀等连接组合成使用场所、目的及功能不同的阀门。此外，还在活塞上腔的阀盖上配备了调节螺杆装置，通过调节螺杆可以适当的调节流量或者关闭阀门。

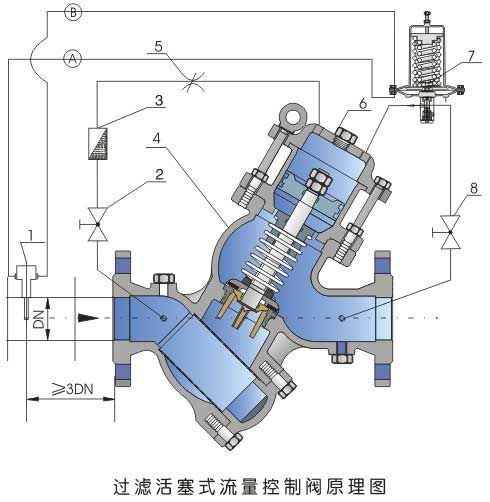

过滤活塞式可调减压阀的工作原理
多功能过滤活塞式控制阀是通过一个双腔控制室，利用液压原理控制主阀板缓慢开启或处于调节状态。阀门在阀盖上配置调节螺杆，因而可以控制阀门的最大开度和流量，并在必要时可以手动阀。
全开状态
当水泵启动后，阀门进水口压力上升，压力水一方面推动主阀瓣开启，另一方面通过导管系统进入活塞下腔，而活塞上腔的水通过导管系统泄入压力级的阀门出水口，而阀门在二合力的作用下缓慢开启。
全闭状态
当水泵停机后，阀门中的水流速度降低，在接近零时，主阀板载弹簧力和自身重力作用下快速关闭，而阀后的压力水通过导管系统返回到活塞上腔，并推动固定在阀杆上的小阀板缓慢关闭。

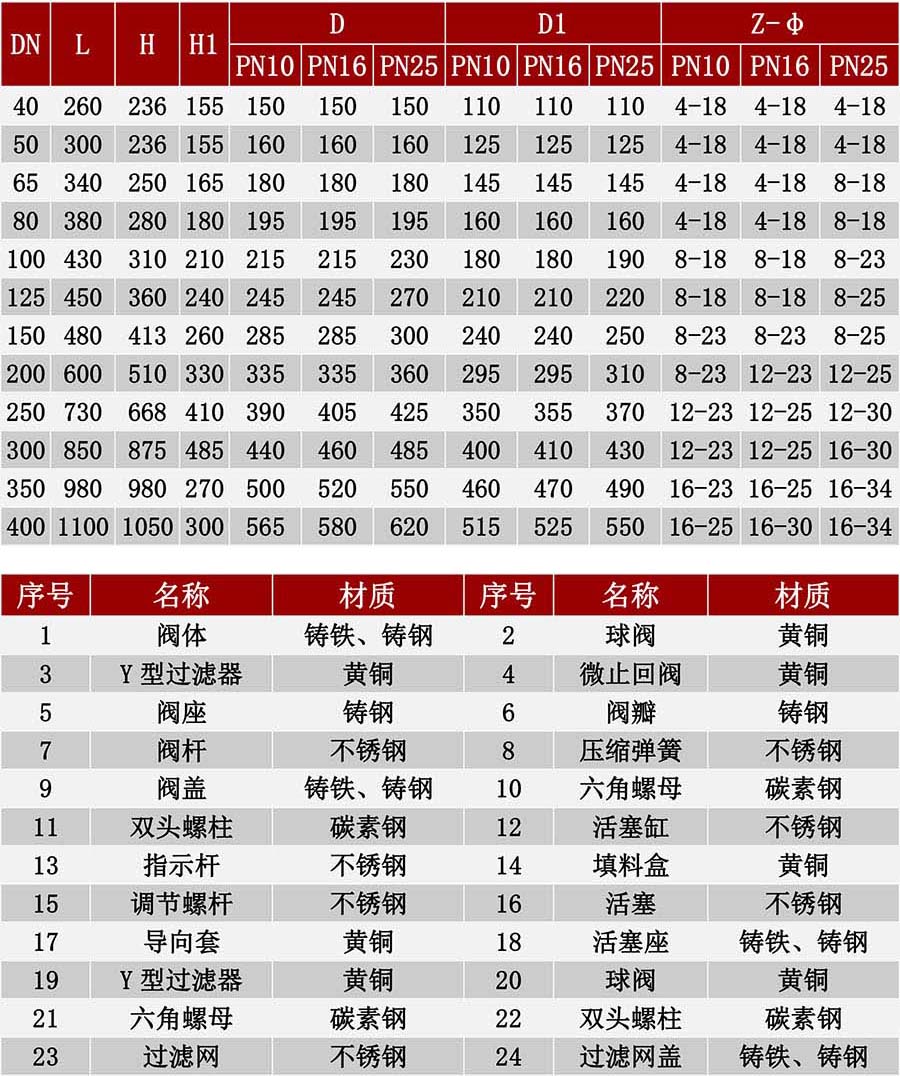

过滤活塞式可调减压阀的外形和连接尺寸

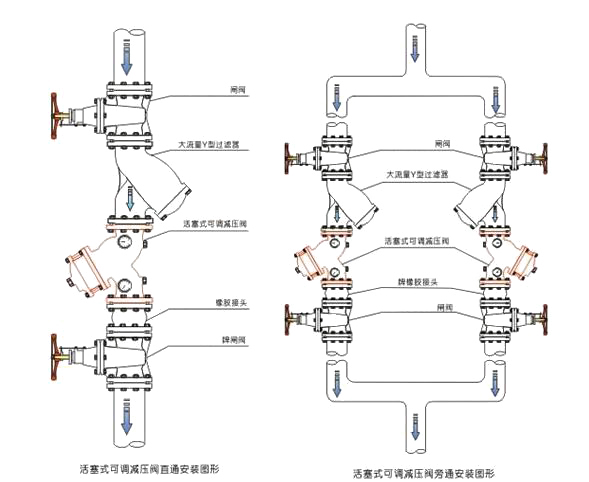

过滤活塞式可调减压阀安装图
